在環境工程中通常把溫度超過130°C的煙氣稱為高溫煙氣，把耐溫超過130t的濾料稱為 髙溫濾料。本節介紹的高溫脈沖袋式除塵器特指耐溫超過300t的脈沖袋式除塵器。

高溫脈沖袋式除塵器有許多優點：可減少過濾前冷卻氣體的設備投資和運用費用,減少用 于降溫的稀釋氣流凈化；可避免結露引起的設備腐蝕；減少維護費和延長設備使用壽命；處理 過程簡單；減少投資、安裝、維護費用和便于回收有價值物料。能用于高溫煙氣過濾的纖維過 濾材料主要有金屬纖維、石墨纖維和陶瓷纖維。

高溫脈沖袋式除塵器濾料

設計高溫脈沖袋式除塵器要解決四個方面問題，即結構問題、淸灰問題、濾料問題和密封 問題。其中主要是濾料問題。

1.金屬纖維濾料

(1)技術通用性金屬纖維一般為多晶結構，但鎢絲為單晶所構成。因組成的材料不同， 物化性能有所差異。金屬纖維一般具有耐高溫、較高的強度和良好的導電性能。不銹鋼絲可以 混紡在紡織品中以消除靜電，用不銹鋼絲織成過濾布，燒結金屑纖維氈可用作氣體的過濾 材料。

燒結不銹鋼絲金屬纖維是在溫度550?600*0下燒結而成為半剛性的過濾單元?能承受近 600C的髙溫。不銹鋼纖維很長，直徑1?30Mm。纖維隨機排列形成一定厚度的過濾層。它有 很高的孔隙率、較低的阻力和很高的容塵負荷。其性價比優于紡織和無紡不銹鋼纖維濾料。

(2)制造方法金屬纖維可用線材拉伸法、熔紡法、粉末冶金法、薄膜切割法等多種方法 來生產。線材拉伸法是傳統的方法，各種金屬纖維幾乎都可以用此種方法生產。這種方法是 用線材為原料直接進行拉伸，得到纖維。但生產直徑小于100pm或更細的纖維時，由于生產 成本的提高和線材斷裂等問題，此法受到限制，如要生產直徑為10pm或更細的金屬纖維時， 則將核心線材裝進護套或基體之中，護套和基體是一種具有延伸性的材料，用拉伸法將整個絲 條拉延到預定的橫截面，再將護套或基體材料用侵蝕劑除掉。熔紡法是先將金屬加熱熔融，然 后將熔體從成形模中噴射出來，施以氣體的壓力或離心力以加快成形的速度，使金屬纖維維持 足夠的長度。粉末冶金法用于那些熔點很高的難熔金屬，先將這種金屬加工成粉末，然后使用 某種黏合劑，在高溫下通過適當的壓模擠壓，再進一步壓實或燒結成纖維。

2.陶瓷纖維濾料

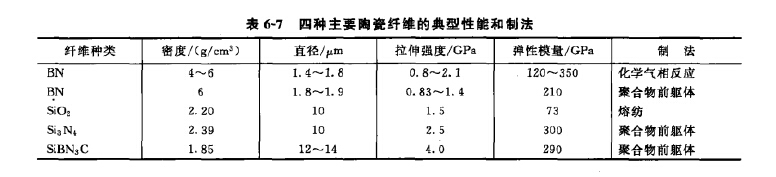

(1)技術性能陶瓷纖維技術性能如表6-7所列。

早期的硅鋁陶瓷纖維同傳統的紡織和無紡纖維一樣做成濾料。20世紀70年代研制出陶瓷 紡織纖維，纖維成分含鋁、硼和硅。' 經過近30年的不斷改進，其新一代陶瓷紡織纖維濾袋可 承受近800X：的髙溫。目前，陶瓷紡織纖維濾袋已在許多髙溫煙氣凈化中使用。盡管陶瓷紡織 纖維濾袋在性能上有很大改進，但這種陶瓷濾料的大問題是纖維很脆，易斷。

(2)制造方法如下

①化學氣相反應（CVR)法。它是以B203為原料，經熔紡制成B203纖維，再于較低濃 度氨氣中加熱，使^03與氨氣反應生成硼氨中間化合物，再將這種晶型不穩定的纖維在張力 下進一步在氨氣或氨與氮的混合氣體中加熱至1800TC,使之轉化為BN纖維，其強度可高達 2. IGPa,模量 345GPa。

②化學氣相沉積（CVD)法。即將鎢芯硼纖維氮化而成，首先將硼纖維加熱至560t進 行氧化，再將氧化纖維置于氨中加熱至1000?1400X：,反應約6h即可制得BN纖維。

③有機前軀體法。由聚硼氮烷熔融紡絲制成纖維后，進行交聯，生產不熔化的纖維，再 經裂解制成纖維。

Si3N4纖維有兩種制法：①以氣硅烷和六甲基二硅氮烷為起始原料，先合成穩定的氫化聚 硅氮烷，經熔融紡絲制成纖維，再經不熔化和燒制而得Si3N4纖維；②以吡啶和二氣硅烷為原 料，在惰性氣體保護下反應生成白色的固體加成物，再在氮氣中進行氨解得到全氫聚硅氮烷， 再于烴類有機溶劑中溶解配制成紡絲溶液，經干法紡絲制成纖維，然后在惰性氣體或氨氣中于 1100?12001溫度下進行熱處理而得氮化硅纖維。

SiBN3C纖維也是采用聚合前軀體法生產的，是新的陶瓷纖維，起始原料為聚硅氮烷， 經熔融紡絲、交聯、不熔化和裂解后而得纖維產品。

SiC)2纖維主要是通過與制備高硅氧玻璃纖維一樣的工藝制得的，先制成玻璃料塊，再進 行二次熔化，用鈾金坩堝拉絲爐迸行熔融紡絲，溫度約1150X：,得到纖維或進一步加工成織 物等成品后用熱鹽酸處理，除掉B203HNa20成分，再燒結使纖維中Si02的質量分數達到 95%?100%,另外，還有以Si02為原料，配置成高黏度的溶膠后進行紡絲，得到前軀體纖維，再加熱至lOOOt,便可制得純度為99. 999%的石英纖維。此外，還可用石英棒或管用氫 氧焰熔融拉成粗纖維，再以恒定速度通過氫氧焰或煤氣火焰高速拉成直徑為4?l(Vm的連續 纖維，Si02含量為99.9%,

3.玄武巖纖維濾料

玄武巖濾料主要由Si02、A1203、Fe203, CaO、MgO、K20、Ti02等多種氧化物陶瓷成 分組成。

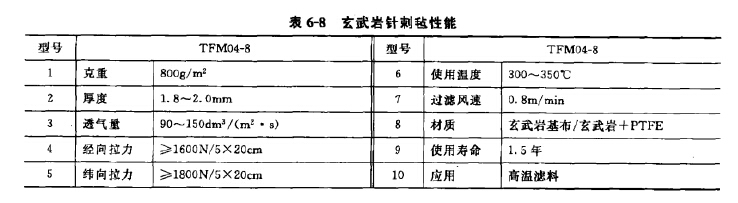

(1)技術性能玄武巖纖維的密度2.65g/Cm3,拉伸長度4100?45000MPa，研制強度可 達4840MPa,模童為225GPa,皆優于E-玻纖和S?玻纖，軟化點9601：,高使用溫度為 900X：,在70X；的溫水中其強度可保持1200h，而一般玻纖只有200h，伸長率為3.1%，單絲 直徑為7?17Mm，熱導率為0.031?0.038W/(m ? K),燒結溫度1050*C，在400"C下的強度 保持率為82%,電阻率為lX10l2fl ? cm,介電損耗角正切（在1MHz頻率下）為0.005，比 E-玻纖低50%，耐熱介電性能極好，耐酸、減性也比玻纖好，隔熱、隔音性能也好，對電磁 波可反射或吸收，屏蔽性好。與樹脂復合時，其黏合強度比玻璃纖維和碳纖維高，可以碳纖維 制成混雜復合材料，使其抗拉強度、模蛩和其他性能都得到明顯提高。其耐髙溫、抗燃性優 良，過濾凈化特性突出。玄武巖針刺氈性能如表6-8所示。

(2)制造方法首先將玄武巖礦石破碎至50imn大小，然后將它投入專用的池窯中，在 1450?1500"C溫度下熔融，再將熔體導人熔融槽并用鉑銠噴絲板紡成直徑9?15Mm、長度無 限的玄武巖連續長絲，每次可制成200?400條細絲，冷卻后在細絲上涂覆油劑，以保持其柔 軟性，然后將該長絲繞在收絲機上，擺紗并制成所要求線密度的絲束，干燥后經質檢、包裝而 得連續長絲產品。若要生產短切纖維，則將絲束切斷成所需長度的短纖成品。此外，還可通過 熔噴法生產超細的玄武巖非織造布。
