5.5.1 旋風體

多管式旋風除塵器是由若干個并聯的旋風體組成。適用于捕集10pm以上非黏結性的干 燥粉塵。

旋風體的直徑一般有^lOOmnu 4150mm和fe50mm三種，旋風體的除塵效率隨著直徑 的減小而提高。

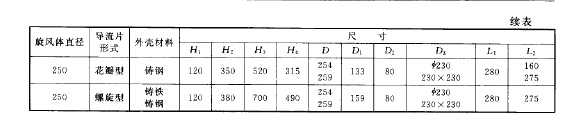

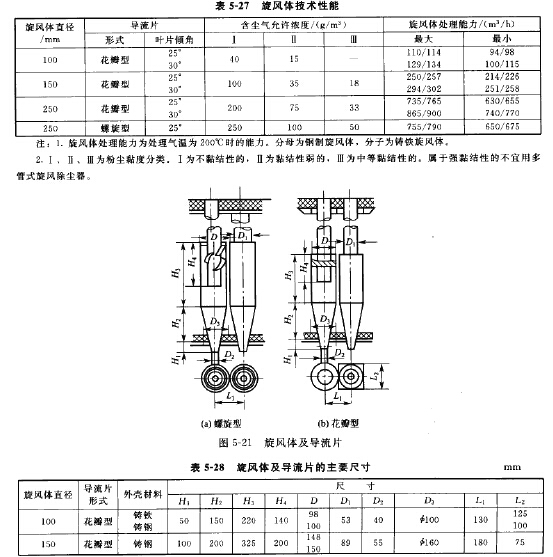

旋風體內設有導流片，導流片常用的結構有螺旋型和花瓣型。旋風體技術性能見表 5-27,旋風體及導流片的主要尺寸見圖5-21和表5-28。

5.5.2 CLG型多管式旋風除塵器

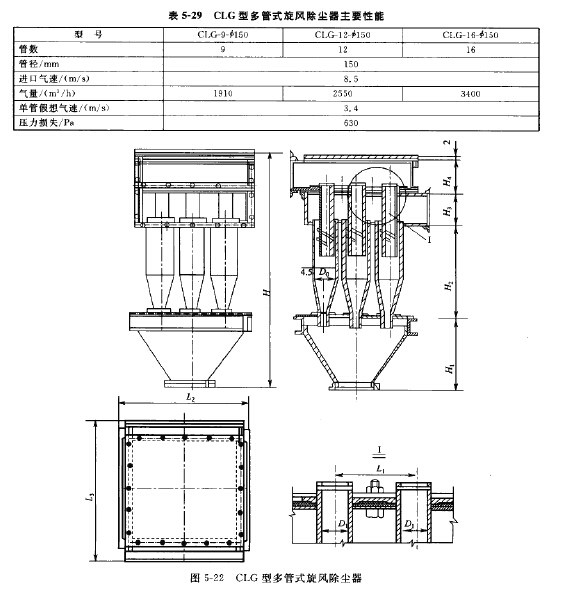

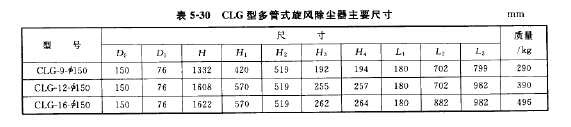

CLG型多管式旋風除塵器的規格有組合管數為9、12和16共三種，旋風體的直徑為 釘50mme其主要性能見表5-29,主要尺寸見圖5-22和表5-30。

5.5.3 XZTD型陶瓷多管式旋風除塵器

(1)結構材料

XZTD型陶瓷多管式旋風除塵器主要是與含塵氣體接觸的重要部位采用陶瓷材料制成> 陶瓷材料具有耐磨蝕、耐腐蝕、耐高溫等特點□主要應用于沸騰爐、旋風爐和流化床爐等煙 氣除塵，其除塵效率達93%。

(2)規格系列

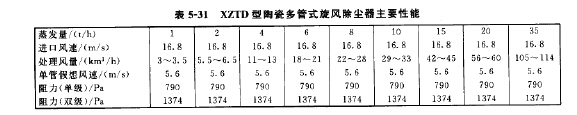

XZTD型陶瓷多管式旋風除塵器形式有單級和雙級兩種，其主要性能見表5-31。

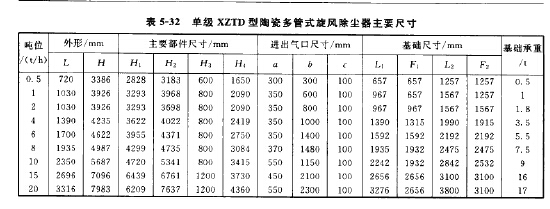

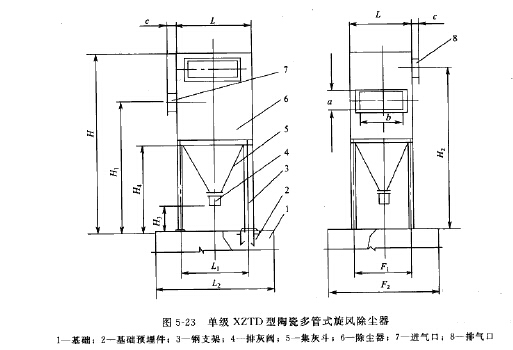

①單級XZTD型陶瓷多管式旋風除塵器單級XZTD型陶瓷多管式旋風除塵器的規格 是按鍋爐蒸發量確定，有0. 5?20t/h共S種，其主要性能見圖5-23和表5-32。

②雙級XZTD型陶瓷多管式旋風除塵器雙級XZTD型陶瓷多管式旋風除塵器的規格 按鍋爐蒸發量確定，有10?80t/h共7種，其主要尺寸見圖5-24和表5-33。

?

5.5.4 KL型順噴陶瓷多管式旋風除塵器

(1)結構特點

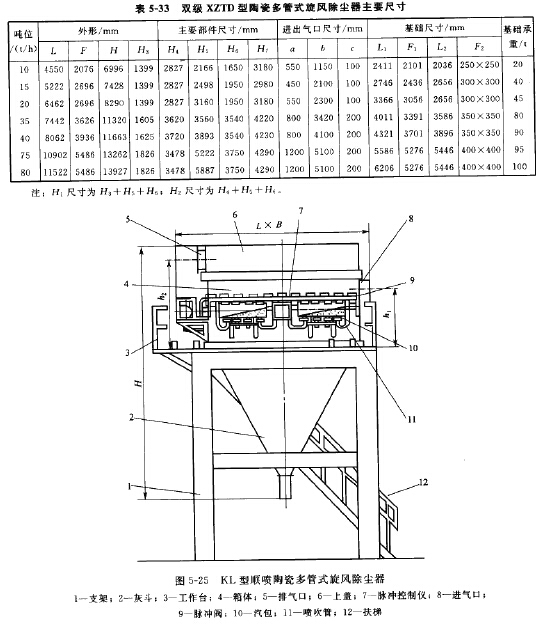

KL型順噴陶瓷多管式旋風除生器是在XZTD型陶瓷多管式旋風除塵器的基礎上，增設了電子脈沖式順噴抗黏結的結構。結構如圖5-25所示。

多管式旋風除塵器在捕集黏性大的粉塵時，粉塵容易黏結在導向器切向進口的周圍，造 成堵塞。增設了電子脈沖式順噴抗黏結的結構后，可控制壓縮空氣周期地對導向器的旋流口 進行高壓噴吹，從而防止了黏性粉塵的堵塞。因此，適用于處理各種黏度大的粉塵，除塵效 率可達95%以上D (2)規格系列

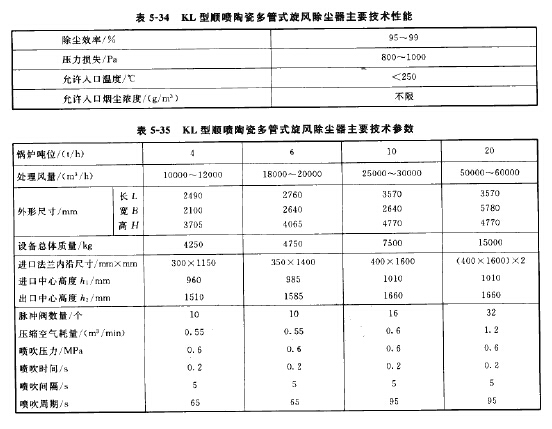

KL型順噴陶瓷多管式旋風除塵器的規格按鍋爐噸位有4?20t/h共4種，其主要技術性能見表5-34,主要技術參數見表5-35,

5.5.5 XLD型多管式旋風除塵器

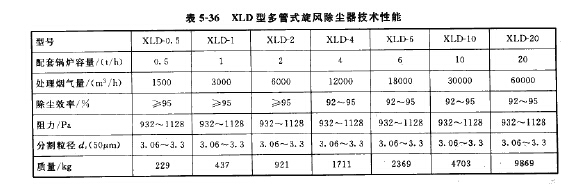

(1)技術性能 XLD型多管式旋風除塵器是為鍋爐配套的除塵器，其技術性能見表5-36

(2)規格系列

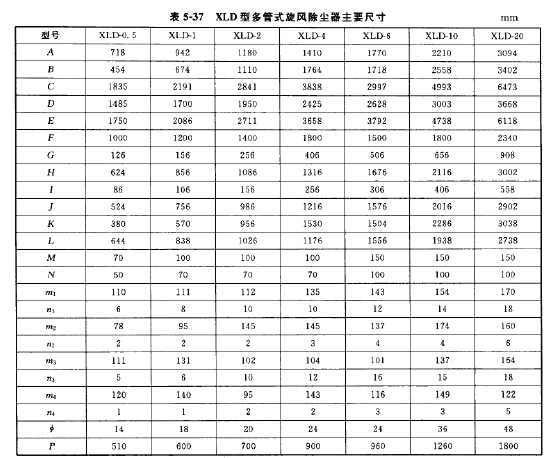

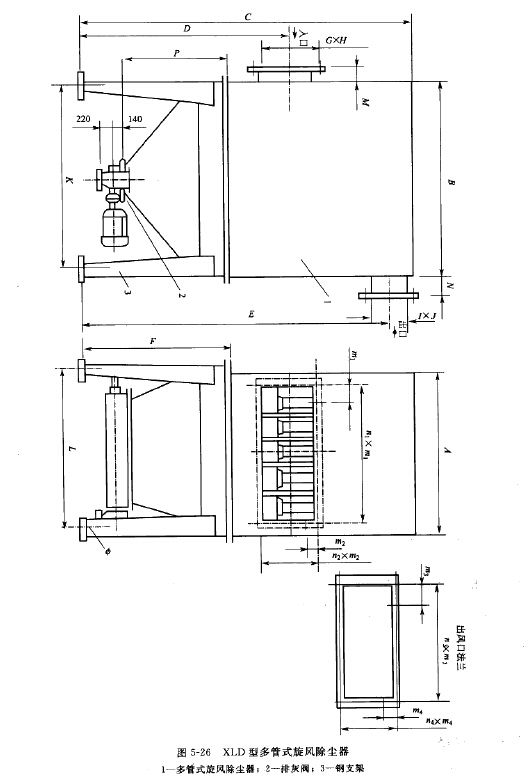

XLD型多管式旋風除塵器按鍋爐噸位有0.5t/h、lt/h, 2t/h、4t/h、6t/hy lOt/h和 20t/h共7種規格.處理氣量為1500?GOOOOmVtu其主要尺寸見圖5_2e和表5-37。

?
