電袋復合式除塵器是利用靜電力和過濾方式相結合的一種復合式除塵器。

一、電袋復合式除塵器分類

復合式除塵器通常有三種類型。

1.串聯復合式

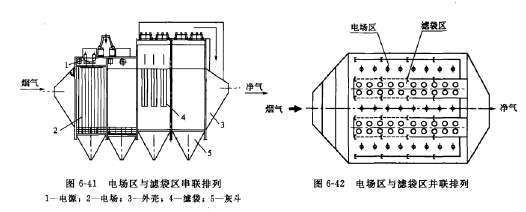

串聯復合式除塵器都是電區在前，袋區在后如圖6-41所示，串聯復合也可以上下串聯， 電區在下，袋區在上氣體從下部引人除塵器。

前后串聯時氣體從進口喇叭引人，經氣體分布板進人電場區，粉塵在電區荷電進人部分被 收下來，其余荷電粉塵進人濾袋區，濾袋區粉塵被過濾干凈，純凈氣體從濾袋的凈氣室，后 從凈氣管排出。

2.并聯復合式

并聯復合式除塵器電區、袋區并聯如圖6-42所示。

氣流引人后經氣流分布板進入電區各個通道，電區的通道與袋區的每排濾袋相間橫向排 列，煙塵在電場通道內荷電，荷電和未荷電粉塵隨氣流流向孔狀極板，部分荷電粉塵沉積在極 板上，另一部分荷電或未荷電粉塵進入袋區的濾袋，粉塵被吸附在濾袋外表面，純凈的氣體從濾袋內腔流人上部的凈氣室，然后凈氣排出。

3.混合復合式

混合復合式除塵器是電區、袋區混合配 置如圖6-43所示。

在袋區相間增加若干個短電場，同時氣 流在袋區的流向從由下而上改為水平流動。 粉塵從電場流向袋場時，在流動一定距離 后，流經復式電場，再次荷電，增強了粉塵 的荷電量和捕集量。

此外，也有在袋式除塵器之前設置一臺 單電場電除塵器，稱為電袋一體化除塵器， 但應用比電袋復合式除塵器少。
