一、概述：
　　我公司根椐目前環保行業要求，而采用日本歐姆龍公司可編程控制器(PLC) 開發了一系列除塵器自控設備。(如XDC、MDC、HMC、DMC、LGMC、PPW、PPCS、LFEF、FGM型等各袋式除塵器) 它具有編程簡便、維護工作量小、運行可靠是目前環保行業的首選產品。
二、產品簡介：

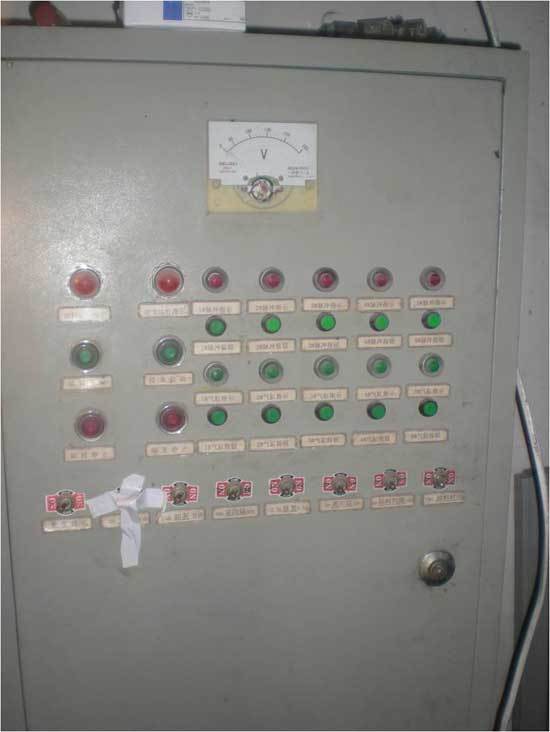

　　在使用本產品前請?jiān)敿?xì)閱讀本說明書和有關圖紙資料，本柜采用內處噴塑外型美觀大方經久耐用。
　　本產品可根椐用戶需要定制機旁控制、集中控制、設置中央備妥信號、運行信號、故障信號、超溫報警信號等。普通控制實行手動和自動控制方式，為了解決原PLC內部輸出繼電器易損壞原因，我公司及時改進PLC外圍電路，使本產品更加方便實用，確保設備正常運行。
三、設備安裝與維護
　　1、避免陽光直接照射避免雨水淋濕，環境溫度保持－10℃一35℃內。
　　2、相對濕度在10一90％PH范圍內。
　　3、避免腐蝕性、可燃性、爆怍性氣體接觸。
　　4、避免直接撞擊和振動。
　　5、避免閑雜人員亂摸亂動。

???????????????????????????????????????????????????????????????????????????????????
四、主要技術參數
　　本柜電源為三相四線制，380V(控制電源220V、電源電壓波動好在正負10％范圍內) 。????????????????????????????????????????????????????????????????????????????????????
??? 控制對象：
　　（1）收塵提升電磁閥????????? 6只?? 功率8.0W?????? DC24V????????????
　?。?）收塵脈沖電磁閥????????? 6只?? 功率8.0W?????? DC24V
　?。?）收塵卸料器??????????? 　1臺?? 電機功率2.2KW? AC380V
　　（4）收塵拉鏈機FU??????? 　? 1臺?? 電機功率3KW??? AC380V
　?。?）可實行遠控和本地控制兩種選擇? 并且設置無源接點: 運行信號、備妥信號、故障信號。
五、工作原理：就本臺設備介紹其工作過程
　　1、開機前首先打開本控制柜檢查電源線和電器元件接頭有無松動或脫落，檢查熔斷器內有無適的熔芯（1一2A），氣路壓力必須達到3Kg以上。
　　2、合上本柜空氣開關，控制電源接通（用萬用表測量一下電源電壓與控制柜電壓表是否相符合、動力電源380V、控制電源220V電壓波動應小于10％）、控制電源信號燈亮。
　　3、檢查好本柜輸出端子至除塵設備上的各電磁提升閥和電磁脈沖閥有無短路和斷路（如有短路故障將會造成控制空開Q2跳閘、或FU熔芯熔斷，影響正常清灰工作）。各端子輸出對各室的電磁提升閥和電磁脈沖閥是否相對應，否則將影響清灰效果，除塵風機與控制柜熱繼電器線輸出相對應，(開機前關閉風機調節閥門，風機開啟后打開調節閥門，停機后好把調節風門關閉，避免風機啟動時忘記關閉調節閥門，起動電流大影響電器使用壽命)。
　　4、做好以上工作將本柜開關SA1置自動位置，本柜將按照工藝要求自動執行各室清灰工作。
　　5、自動工作時間：當SA1置自動位置、SA2置快檔位置、如PLC內當前值為6、除塵清灰將從1#室開始即PLC通電30秒鐘后，1#室提升閥開始工作、5秒鐘后1#室脈沖閥工作0.3秒停止，1#室脈沖閥停止工作5秒鐘后、1#室停止清灰工作。等20秒鐘后2#室電磁閥開始工作、5秒鐘后2#室脈沖閥工作0.3秒停止，2#室脈沖閥停止工作5秒鐘后、2#室停止清灰工作。等20秒鐘后3#室電磁閥開始工作、5秒鐘后3#室脈沖閥工作0.3秒停止，3#室脈沖閥停止工作5秒鐘后、3#室停止清灰工作。以此順序完成1#室到6#室的自動循環清灰工作
控制柜的快、中、慢檔時間設定根椐工藝要求有；（快檔30S間隔、中檔60S間隔、慢檔120間隔）
　　6、當SA1置手動位置時，請參照自動工作時間來完成各室的清灰工作。
　　7、當主機停止工作時應先停止除塵風機，等各脈沖閥自動清灰一次或手動將各脈沖閥自動清灰一次，后停拉鏈機和卸料器、后把控制柜電源關閉。
　　8、檢修電氣或設備時一定要關閉電源并掛工作牌！嚴禁無電工操作證人員檢修電器設備！
　　9、如實行遠控，可將SA1按鈕置自動位置，SA3置遠控位置，啟停中控按鈕即可(清灰選擇間隔: 調整按鈕SA2 快? 中? 慢 )
